USB Type-C 接口


    4 年前,苹果引入 ThunderBolt,高速率传输以及支持多设备同时接入是它的特点。但 4 年过去,ThunderBolt 仍然无法触及主流大众用户,绝大部分 PC 依然使用 USB 接口。

  所以,不要怪苹果为了让 MacBook 变得更薄,而直接放弃 ThunderBolt,而采用了体积上更小,可以正反插的 USB Type-C 接口(以下简称 USB-C)。——但是,在它到来之前,或许需要普及一些知识。

  问题一:USB-C 与 Lightning 接口谁大谁小?

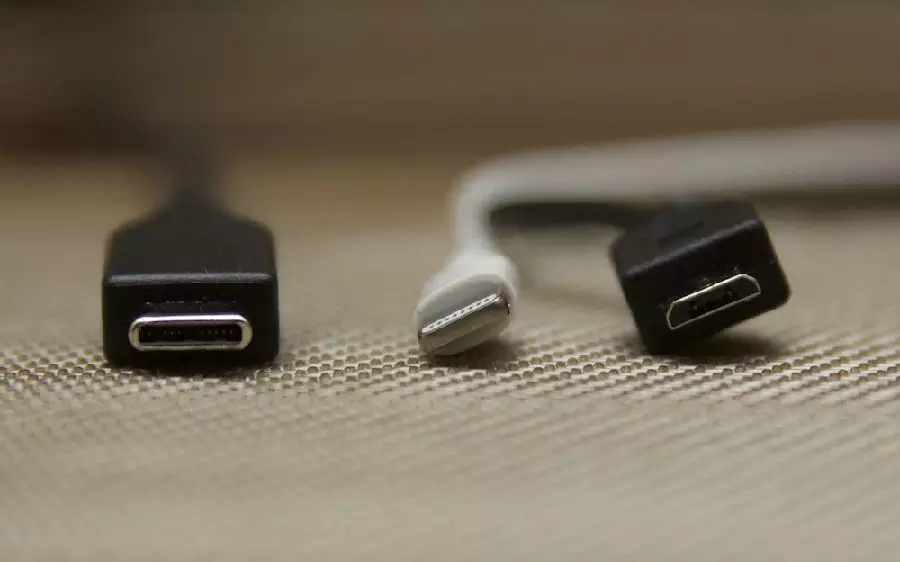

  USB-C 接口与 Micro-USB 大小相近,8.4 mm x 2.6 mm。从图片上看,体积要比 Lightning 接口要稍微大一点,但相差也不远:



  问题二:USB-C 中的 Type-C 是什么?

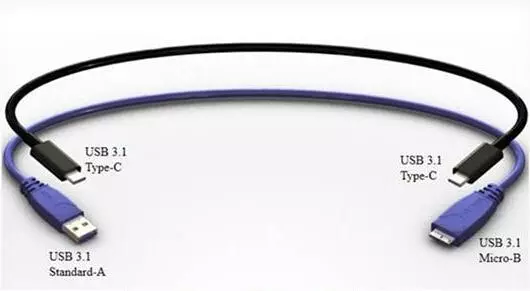

  Type-C 是指 USB 接头的一种特定的规格。实际上,USB 的接头拥有多种规格,比如说以往我们常见的 USB 接头学名叫 USB Type-A,又比如 Android 手机上常见的 Micro-USB 也是 USB 接头的一种规格。

  而令 MacBook 唯一的接口拥有高传输速率以及双向充电的特性,是最新的 USB 3.1 规范。该规范将 USB 接口传输速率提高到 10Gbit/s,而且支持三段电压 5V/12V/20V,最大供电 100W。——实际上,由于 USB 3.1 规定将向下兼容采用 USB 2.0/1.0 的设备,所以实际上如果其它采用 USB 3.1 规范的传统接头(Type-A),也可以直接与原来的 USB 设备相连。

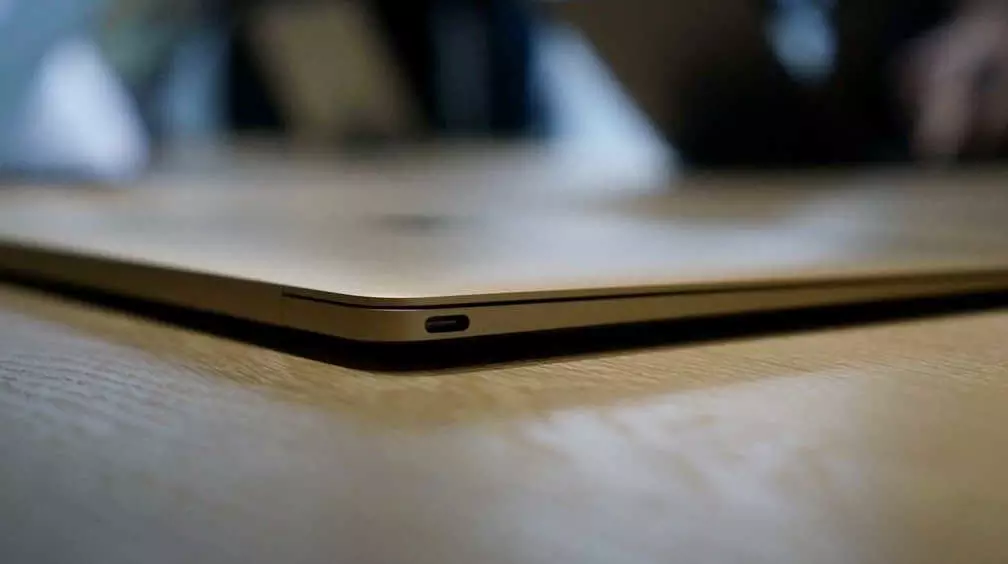

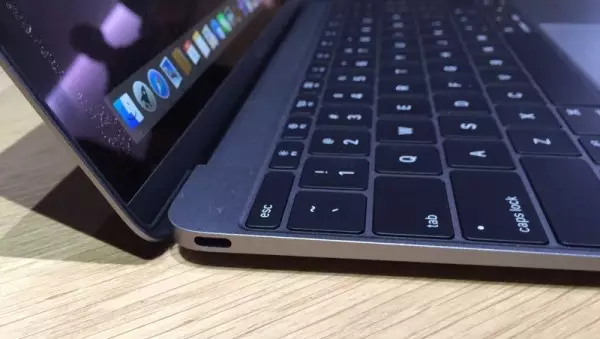

  实际上,MacBook 上的 USB 接口全名应该是 USB 3.1 Type-C。

  一句话,USB 接头的规格决定 USB 的形状,而 USB 传输规范则决定它的性能与功能。



  问题三:为什么 USB-C 可以取代 MageSafe 以及 ThunderBolt?

  最关键的地方是 USB 3.1 规范规定,USB 3.1 接口可以支持 3 段电压,而且最高支持 100W 功率输出。而苹果笔记本电脑当中,对电源功率要求最高的是 Retina MacBook Pro 以及 15 寸和 17 寸 MacBook Pro,功率 85W。所以,USB-C 完全可以满足 MacBook 对电力的需求。

  之前苹果看中 ThunderBolt 是因为它可以提供更高的传输速度,让苹果放开手脚开发更高分辨率,显示质量更好的显示器。而 USB 3.1 规范不光将传输速度提高到与 ThunderBolt 相等的 10Gbit/s,而且更重要的是,还支持 DisplayPort 1.2a 数字视频规范——苹果的显示器就采用 DisplayProt 标准来与电脑连接。

  在未来,根据最新发布的 DisplayPort 1.3 规范,为了可以同时支持 2 部 4K 显示器,以及支持 5K 分辨率的显示器,它对带宽的要求提高到 8.1Gbit/s,而这并没有超过 USB 3.1 的性能极限。

  问题四:USB-C 可以取代 iPhone 上的 Lightning 接口吗?

  由于 USB-C 的纤细,很容易联想到,苹果是否会在 iPhone 上用它来取代 Lightning。但仔细研究之后,发现两者虽然外形相近,可以供电也可正反插,但实际上有很大的不同。

  根据在 TheiPhoneWiki 上有一段匿名人士的解释,以及 Chipworks 对 Lightning 接头的拆解,苹果在 Lightning 线内安装了数控芯片,用来和其它 iPhone 外设进行交互。

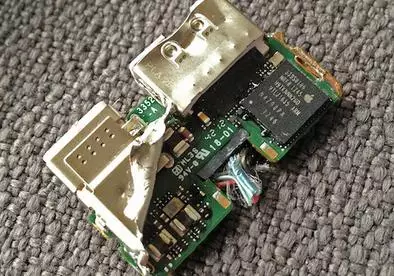

  右上方的芯片上印着 ARM 的 LOGO

  一个有名的例子就是,Panic 在 iPhone 5 转 HDMI 转接头里发现了一颗 ARM SoC 芯片,而且还配备了 256MB 的 RAM。它的工作流程是,“解码后的视频信号经过压缩通过 Lightning 线来传输,然后最终通过 ARM 解码然后推送给 HDML 设备。”

  换言之,如果只是换接口,UBS Type-C 和 iPhone 上的 Lightning 接口没有太大的差别。但 USB 线 与 Lightning 线的差别可太大了。

  问题五:现在有多少设备支持 USB-C?



  MacBook 是第一款支持 USB-C 的笔记本电脑。鉴于过去数年其它 PC 厂商对苹果笔记本电脑产品的不同程度的模仿,估计 USB-C 很快将在下一代 PC 笔记本上出现。

  诺基亚的平板电脑 N1 是世界上第一款支持 USB-C 的平板电脑。

  至于外设,SanDisk 以及 LaCie 各自推出了采用 USB-C 的外设产品,前者是 32GB 的 U 盘,后者是移动硬盘。

  USB-C如此强大,Lightning 接口何去何从?

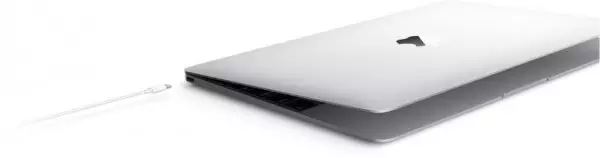

  去年底,有消息人士曝出全新12寸 MacBook 将采用 USB Type C 接口,USB-C 接口的尺寸为 8.4毫米* 2.6毫米。对于苹果来说,这是全新的尝试,全新 MacBook 上去掉了苹果坚持的 Thunderbolt 接口以及 MagSafe 等。全新 USB-C 接口如此强大,未来 Lightning 可能都有危险了,因为 Lightning 尺寸要比 USB-C 更大一些。下面是关于 USB-C 接口的事实,比较有趣。







  在目前的情况下,USB-C 可以提供100W 电力,这意味着 USB-C 要比 MagSafe 适配器提供的电力更大,15寸 MacBook Pro 使用的 MagSafe 可以提供85W 电力。Mac Pro 的电源需求为450W,iPad Air 2为12W。未来,USB-C 可能还可以直接为85W 的 Mac mini 提供电力。更有趣的是 USB-C 接口是相同的,这意味着未来 iPad 可以为 Mac 充电。

  USB-C 的数据传输速度为10Gbps,与第一代 Thunderbolt 接口相同,要比 SSD 的数据传输速度快很多。这也使第一代 Thunderbolt 接口变得无用,也会让 Thunderbolt 成为新一代的火线接口。

  全新 USB Type C 还支持完整的 DisplayPort 接口功能。VESA 提到 DisplayPort Alt Mode USB Type C 设备使用目前的 DisplayPort 1.2a 协议,支持5.4Gbps 数据传输以及4K 分辨率视频。未来的 USB-C 接口可能还会支持 DisplayPort 1.3 标准,并支持下一代5K 屏幕。

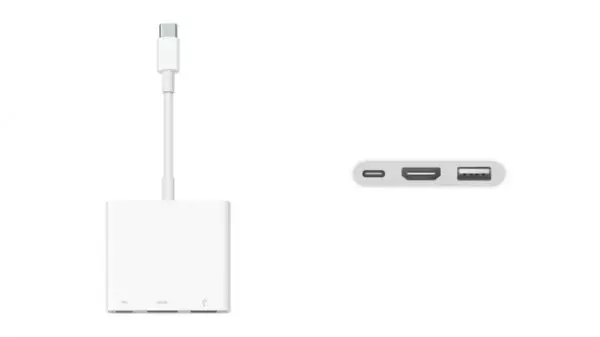

  USB-C 接口向后兼容,这意味数百万的 USB、USB 2.0 和 USB 3.0 设备可以使用适配器支持最新的 USB-C 设备。

  目前,苹果 Thunderbolt 显示器的售价为999美元,未来苹果很有可能发布4K 或5K 的 USB-C 接口显示器。苹果可能会在今年的 WWDC 上推出配备 USB-C 的 MacBook Pro。明年的所有新款 Mac 电脑可能都会使用 USB-C 接口。此外 Lightning 线缆和业内其他公司也会开始支持 USB-C,问题就是 USB-C 会取代苹果 iOS 设备使用的 Lightning 接口么?



  正反能插的新型USB-C接口规范介绍

  新型的USB规范发布了,除了正反都能插,还有什么特别之处吗?以后是不是手机、平板、相机都可以用上这种接口了?

  USB开发者论坛USB-IF日前宣布,C型USB接口设计已最终定型。



  USB开发者论坛是由一群开发USB的公司于1995年所建立。著名会员包含有苹果、惠普、微软、英特尔与杰尔系统。

  相对于目前流行的A型和B型USB接口,C型接口最受关注的一点就是不分正反面。不过这一特性的实用苹果已经走在了前面。

  2012年9月,苹果就发布了Lightning Dock接口,这种接口的一个优点是不分正反面,怎么插入都可以正常工作,因此你不用再担心插反的问题。

  除了在易用性上改良外,C型USB接口还有其他一些特性:

  - 正确插入后发出声音。

  - 兼容未来USB标准发展,最高达到 10 Gbit 每秒的传输速度。

  - 通过USB Power Delivery技术,数据线部分支持 3A、接口支持 5A 电流,可用于数码产品快速充电。

  - 支持1万次拔插,支持功率达100W。

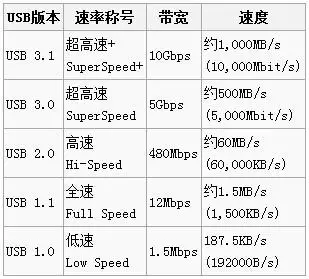

  新的C型接口适用于USB 3.1标准,这也意味着其在速度上远胜前几个版本。具体指标如下:



  新一代USB连接器与当前B型USB 2.0连接器大小类似。C型USB连接器性能可靠,足以支持笔记本电脑和平板电脑使用。同时其体型小巧,也适用于手机使用。

  不过C型USB接口向下兼容并不好,不能兼容于Micro USB。也就是说,如果你用上了新一代的C型USB数据线,那么当跟你的老电脑连接时,还需要借助转接线才能实现,除非你用上了最新的支持C型USB接口的设备。

  USB 3.1标准定型于1年前,但到目前为止还没有任何设备出货。产品的更新换代并不能一蹴而就,这得依赖于上下游厂商的合作。现有的智能手机、笔记本电脑、平板上的接口会逐渐按照C型接口完成改变。

  相对于电脑,智能手机的更新换代较快。苹果已将所有新出设备都改成Lightning接口,而Android和WP手机,还停留在Micro USB的标准。这为C型USB连接器提供了巨大的市场机会。

  消费电子厂商若采用新的接口标准,那么将会加快其普及的速度。业内人士预计,今年第四季度采用该标准的PC产品有望上市。到2016年,这种不分正反面的USB接口将有望普及。

  在对C型接口有了了解,我们继续来了解一下之前推出的A、B两类接口:

  USB 3.0采用的双总线结构,在速率上已经达到4.8Gbps,所以称为Super speed,在USB 3.0的LOGO上显示为SS,由于接口变化太大,再加上把USB 3.0协议集成到相关芯片组肯定也需要时间,所以USB 3.0的普及应该至少再需三年以上。

  说明:

  USB 3.0中定义的连接器包括(本文不包含连接线缆):

  USB 3.0 A型插头和插座

  USB 3.0 B型插头和插座

  USB 3.0 Powered-B型插头和插座

  USB 3.0 Micro-B型插头和插座

  USB 3.0 Micro-A型插头

  USB 3.0 Micro-AB型插座

  1、USB 3.0 A型USB插头(plug)和插座(receptacle)

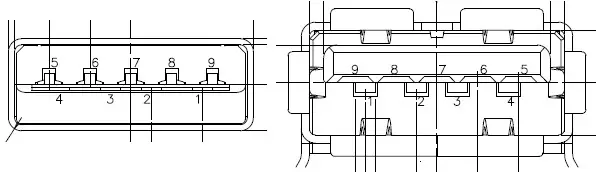

  引脚顺序(左侧为Plug,右侧为Receptacle):



  引脚定义:

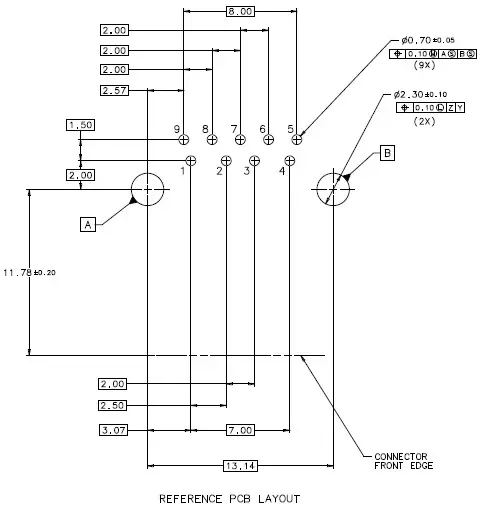

  封装尺寸(单PIN Receptacle):

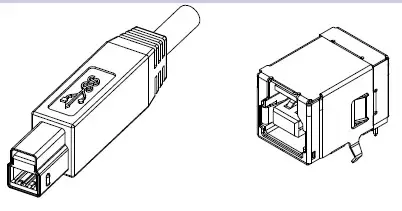

  2、USB 3.0 B型USB插头(plug)和插座(receptacle)

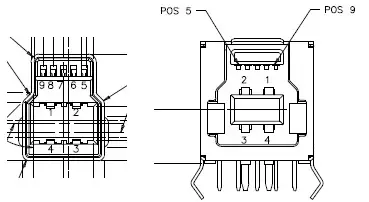

  引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):

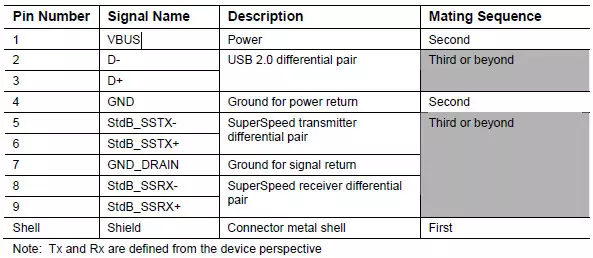

  引脚定义:

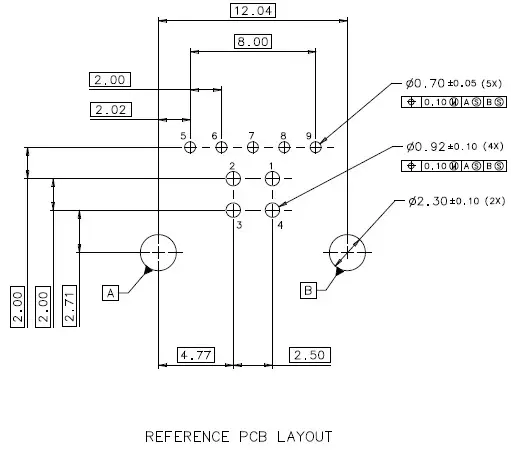

  封装尺 寸(单PIN Receptacle):



  3、USB 3.0 Powered-B型USB插头(plug)和插座(receptacle)



  引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):



  引脚定义:



  封装尺寸(Receptacle):



  4、USB 3.0 Micro USB插头和插座

  USB 3.0 Micro USB插头和插座变化相当大,而官方的协议文档中,涉及该部分的插图仍然存在模糊情况,这里不再抓图,前面文章介绍过Micro USB接口主要是用于蜂窝电话和便携设备的,体积相比Mini-USB更小。

  Micro USB插头和插座分为三种:

  USB 3.0 Micro-B型插头和插座

  USB 3.0 Micro-A型插头

  USB 3.0 Micro-AB型插座

  USB 3.0 Micro-B连接器引脚定义:

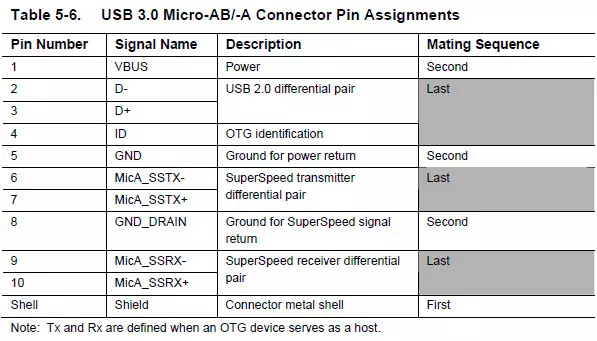

  USB 3.0 Micro-AB/-A连接器引脚定义如下:
